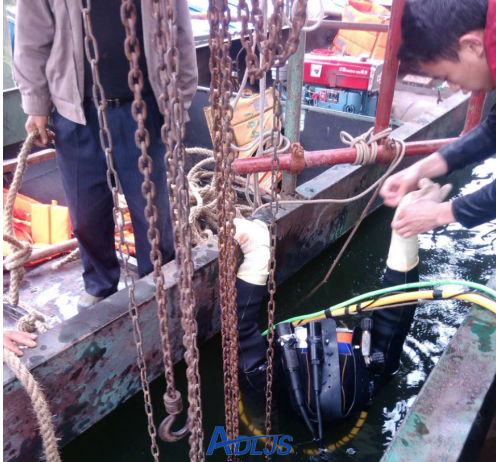

水下焊接 水下焊接有干法、局部干法和湿法三种。
（1）干法焊接；这是采用大型气室罩住焊件、焊工在气室内施焊的方法，由于是在干燥气相中焊接，其安全性较好。在深度超过空气的潜人范围时，由于增加空气环境中局部氧气的压力，容易产生火星。因此，应在气室内使用惰性或半惰性气体。干法焊接时，焊工应穿戴特制防火、耐高温的防护服。 与湿法和局部干法焊接相比，干法焊接安全性最好，但使用局限性很大，应用不普遍。
（2）局部干法焊接。局部干法是焊工在水中施焊，但人为地将焊接区周围的水排开的水下焊接方法，其安全措施与湿法相似。 由于局部干法还处于研究之中，因此使用尚不普遍。

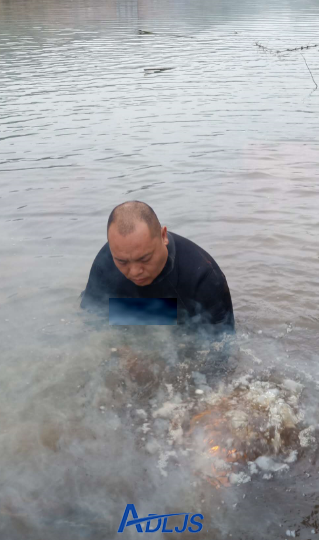

（3）湿法焊接。湿法焊接是焊工在水下直接施焊，而不是人为地将焊接区周围的水排开的水下焊接方法。电弧在水下燃烧与埋弧焊相似，是在气泡中燃烧的。焊条燃烧时焊条上的涂料形成套筒使气泡稳定存在，因而使电弧稳定，要使焊条在水下稳定燃烧，必须在焊条芯上涂 一层一定厚度的涂药，并用石蜡或其他防水物质浸渍的方法，使焊条具有防水性。气泡是由氢、氧、水蒸气和由焊条药皮燃烧产生的气体组成。暗褐色的浑浊烟雾系氧化铁和焊接过程中产生的其他氧化物。为克服水的冷却和压力作用造成的引弧及稳弧困难，其引弧电压要高于大气中的引弧电压，其电流较大气中焊接电流大15％、20％。 水下湿法焊接与干法和局部干法焊接相比，应用最多，但安全性最差。由于水具有导电性，因此防触电成为湿法焊接的主要安全问题之一。

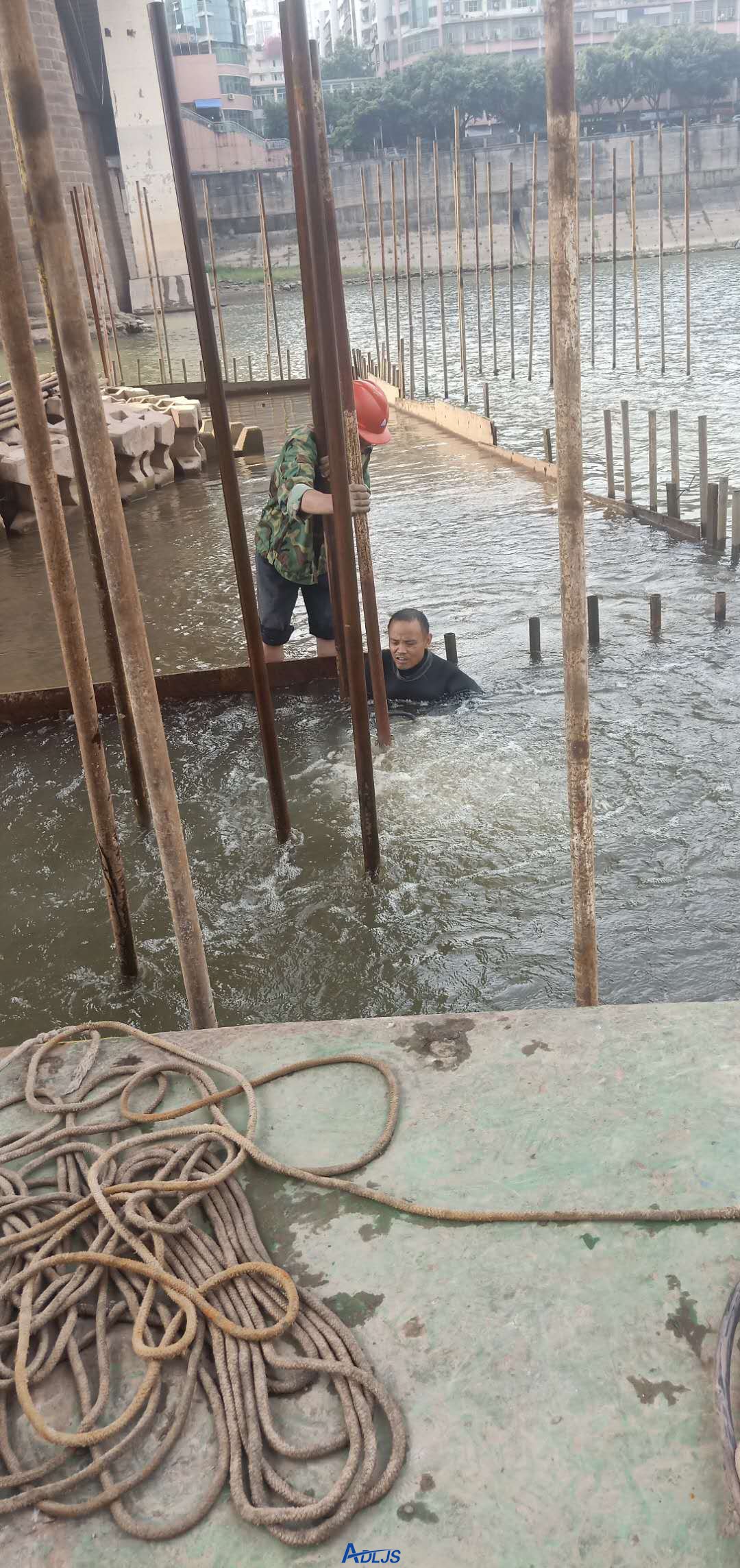

水下切割 水下切割主要有水下气割、氧-弧水下切割和金属-电弧水下切割等，这些方法均属热切割方法。 （1）水下气割水下气割又称为水下氧-可燃气切割。水下气割的原理与陆上气割相同。水下气割的火焰是在气泡中燃烧的，水下气割常用的可燃气体有氢气、乙炔和液化石油气。为了将气体压送至水下，需要保持一定的压力。由于乙炔对压力敏感，高压下会发生爆炸，因此，只能在深度小于5m的浅水中使用。水下气割一般采用氧-氢混合气体火焰。在水下进行气割需特别强调安全问题，因为使用易燃易爆的气体本身就具有危险性，而水下条件特殊，危险性更大。 （2）氧-弧水下切氧-弧水下切割的原理是：首先用管状空心电极与工件之间产生的电弧预热工件，然后从管电极中喷出氧气射流，使工件燃烧，建立氧化放热反应，并将熔渣吹掉。形成割缝使用的特殊管状焊条是由直径6～8mm或8～10mm的钢管制成的，其表面涂药，并与 水隔离。用特殊的电极夹钳，把o.15～o.35MPa的氧气通人管中。当电弧加热金属时，氧气像平常的气割一样使金属氧化。由于这种方法简单及经济效果好，在水下切割中应用最普遍。其主要安全问题是防触电、防回火。 （3）金属-电弧切割又叫水下电弧熔割，其原理就是利用电弧热使被割金属熔化而被切割。这种方法的设备、电极与湿法焊接相同。它是靠割炬的缓慢拉锯运动将熔融金属推开，形成割缝。因其电流密度大于湿法焊接，应更加注意绝缘问题。
